 Tandy - TRS-80 Model I (2) |
 |
 |
 Accès forum
|
 |
| Constructeur : | Tandy Corp. (Fort Worth, Texas, USA) |
| Date de sortie : | 1978 (Basic level 2) fin de production 1981 |

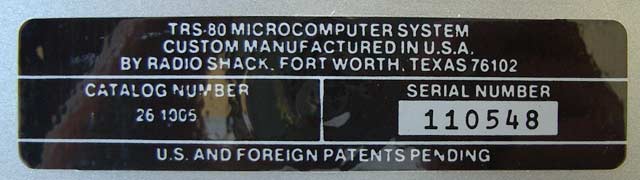

| Référence : | TRS-80 Model I (2) |
| Processeur : | Zilog Z80 à 1,77 MHz |
| Mémoire : | RAM 4 Ko ou 16 Ko dans l'unité centrale selon modèle Extensible à 48 Ko avec le boîtier d'extension ROM 12 Ko |
| Affichage : | Texte: 64 x 16 caractères Monochrome |
| Stockage : | Lecteur de cassettes externe Lecteur de disquettes 5"1/4 de 90 Ko (SS-SD) avec le boîtier d'extension en option (1978) Disque dur de 5 Mo avec le boîtier d'extension en option (1983) |
| Interfaces : | Vidéo composite avec alimentation pour module UHF Interface pour lecteur de cassettes Bus d'extension |
| Software : | Basic level 1 TRSDOS 2.1 à 2.3 (avec l'option lecteur de disquettes) TRSDOS 2.7 & 2.8 (1982) avec la carte "double densité" |

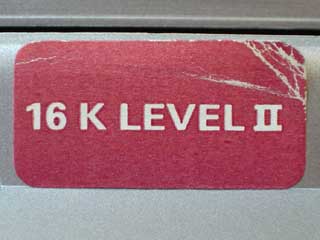

| Particularité : | Identique au TRS-80 Model I mais avec Basic étendu Level 2. Le boîtier d'extension (Expansion Interface) disponible séparément permet l'ajout de un à quatre lecteurs de disquettes externes, d'un port série et d'une extension mémoire de 32 Ko. Le premier TRS-80 ne disposait sue de 4 Ko de mémoire vive et d'un Basic dit de "Level 1". Beaucoup trop limité, il sera rapidement remplacé par le "Level 2" et la RAM sera portée à 16 Ko. |

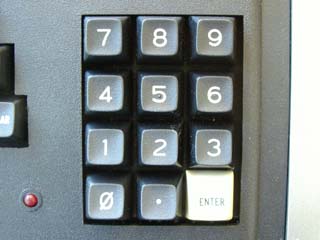

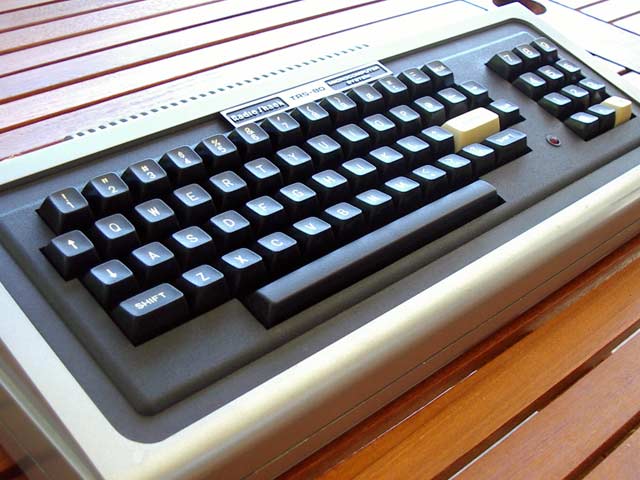

| Connecteurs (de gauche à droite) : lecteur de cassette, sortie vidéo, connecteur d'alimentation et interrupteur de mise sous tension. Le transformateur est externe comme souvent à cette époque. Le clavier mécanique est solide et agréable à utiliser. Le pavé numérique n'est pas présent sur tous les modèles, mais peut y être adapté. |
| Du coté de la technique |
 La sortie vidéo : |
|
 |
1. + 5V 30mA (alimentation du modulateur UHF) 2. nc 3. nc 4. Vidéo composite 5. Masse |
| Le connecteur pour lecteur de cassettes : |
|
|
1. Relais de commande moteur 2. Masse 3. Relais de commande moteur 4. Signal IN 5. Signal OUT |
| Le connecteur d'alimentation : |
|
|
1-3. 14V AC 1A (voir nota) 2. + 18V DC 350mA 4. Masse 5. nc |
| Nota: La tension alternative (1-3) doit être centrée sur la masse (4) afin de réaliser en interne du TRS80 les tensions continues de +5 et -5 volts par rapport à cette masse. Cette liaison est réalisée dans l'alimentation à l'aide d'un transformateur à deux secondaires et double enroulements. Cf. schéma suivant : alimentation TRS-80 | |
